PM 100 CM Guľový mlyn
| Referencia | 20.520.0001 |
| Objem | 1 x 220 ml / 2x 20 ml |
| Rýchlost mletia | 100 - 650 rpm |
| Max.tvrdost | jemné mletie; miešanie; homogenizácia; koloidné mletie; legovanie |
| Vstupna zrnitost | do 10 mm |
| Vystupna zrnitost | do 1 µm |
| Sita | - |

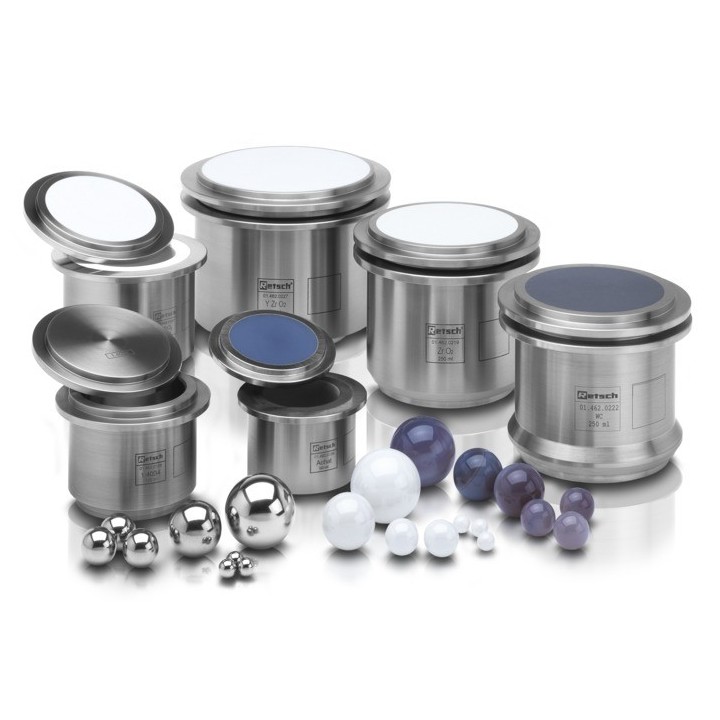

| Materiál mlecích nástrojov | karbid wolfrámu; oxid zirkónia; achát; sinterovaný oxid hlinitý; nitrid kremičitý |
| Pripojenie k elektrickej sieti | 220 V / 50 Hz |
| Trieda ochrany | IP 30 |
| Rozmery | 630 x 468 x 415 mm |
| vyska | 468 |
| sirka | 630 |
| hlbka | 415 |
| Hmotnosť | 86 kg |

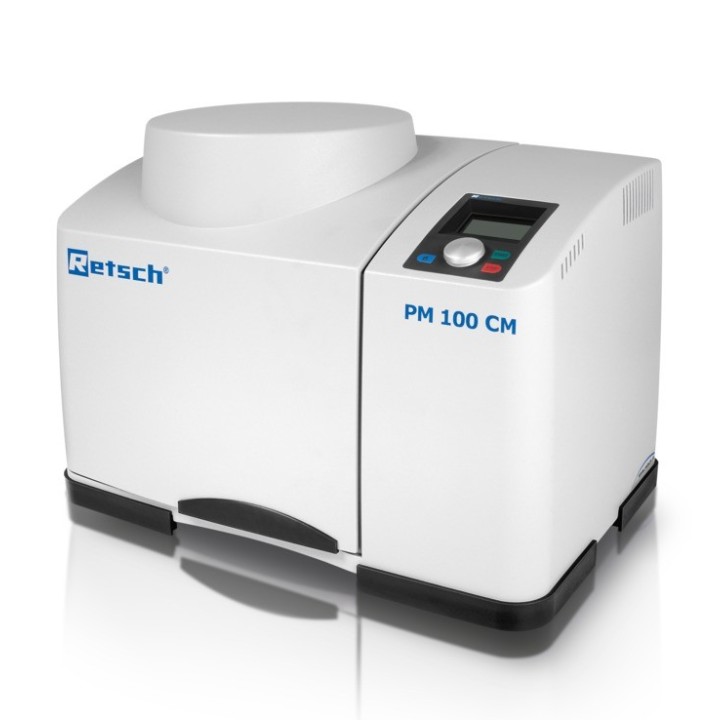

Planétový guľový mlyn PM 100 CM
Planétové guľové mlyny sa používajú všade tam, kde je vyžadovaný najvyšší stupeň jemnosti. Okrem klasických procesov miešania a zmenšovania veľkosti, mlyny tiež spĺňajú všetky technické požiadavky pre koloidné mletie a majú príkon energie nevyhnutný pre procesy mechanického legovania. Extrémne vysoké odstredivé sily planétových guľových mlynov vytvárajú veľmi vysokú drviacu energiu a tak umožňujú krátku dobu mletia.
PM 100 CM je výhodný stolný model s 1 mlecou stanicou. Využíva odstredivú silu, čo vedie k šetrnejšiemu mletiu vzorky s menším opotrebením
Možnosti aplikácií
kaolín, polyméry, tabak, železná ruda, ílovité minerály, škvára, hydroxyapatit, uhlíkové vlákna, celulóza, chemické výrobky, drevo , drevené uhlie, elektronický odpad, kaly z čistiarní odpadových vôd, katalyzátory, keramika, kosti, kremeň, minerály, oxidy kovov, papier, pigmenty, pôdy, rastlinné materiály, rudy, sadra, semená, sklo, slinok, zliatiny, tkanina, uhlie, vápenec, vlákna, vlasy, vzorky odpadu, bentonit, betón, farby a laky, koks, kompost, semi-precious stones, ...
Výhody
- výkonné a rýchle mletie až do nano rozsahu
- riadené otáčky a prísun energie umožňujú reprodukovateľné výsledky
- vhodný pre dlhodobé testovania
- 2 rôzne mlecie režimy (suché a mokré)
- voliteľný merací systém tlaku a teploty PM GrindControl
- meranie príkonu
- široká škála materiálov pre mletie bez kontaminácie
- bezpečnostný posuvný ovládač zaručuje bezpečnú prevádzku
- perfektná stabilita na laboratórnom stole vďaka FFCS technológii
- inovatívne počítadlo hmotnosti a snímač nerovnováhy pre neriadenú prevádzku
- jemné mletie v odstredivom režime
- jednoduché nastavovanie parametrov na grafickom displeji a ergonomická prevádzka jedným ovládacím tlačítkom
- automatické vetranie mlecej komory
- možnosť uložiť 10 SOP
- programovateľný čas štartu
- zálohovanie pri výpadku energie zabezpečí, že zostávajúca doba mletia zostane uložená
Princíp funkcie
Mlecia nádoba je usporiadaná excentricky na tanierovom kolese planétového guľového mlynu. Smer pohybu okolo taniera je opačný ako pohyb mlecích nádob v pomere 1:-1. Mlecie gule v mlecích nádobách sú vystavené navrstveným rotačným pohybom, tzv. Coriolisovým silám. Rozdiel rýchlosti medzi guľami a mlecími nádobami vytvára interakciu medzi trecími a nárazovými silami, ktoré uvoľňujú vysoko dynamické energie. Súhra týchto síl vytvára vysoký a veľmi účinný stupeň mletia planétových guľových mlynov.
Planétové mlyny s jednou mlecou stanicou vyžadujú vyváženie pre účely udržiavania rovnováhy. V planétovom mlyne PM 100 CM možno toto vyváženie upraviť na šikmej vodiacej lište. Týmto spôsobom je možné kompenzovať rôzne výšky ťažísk rôzne veľkých mlecích nádobiek tak, aby neboli narušené oscilácie stroja.
Všetky zostávajúce vibrácie sú kompenzované nohami s voľným pohybom (Free-Force Compensation Sockets). Táto inovatívna FFCS technológia je založená na princípe d'Alembert a umožňuje veľmi malé kruhové pohyby plášťa stroja, ktoré majú za následok automatickú kompenzáciu hmotnosti. Laboratórny stôl je vystavený len minimálnym trecím silám vytvorených v nohách.
Týmto spôsobom PM 100 CM zaisťuje tichú a bezpečnú prevádzku s maximálnou kompenzáciou vibrácií dokonca i s najväčšími drviacimi silami vnútri mlecích nádobiek a preto môže byť ponechaný na stole bez dozoru.
