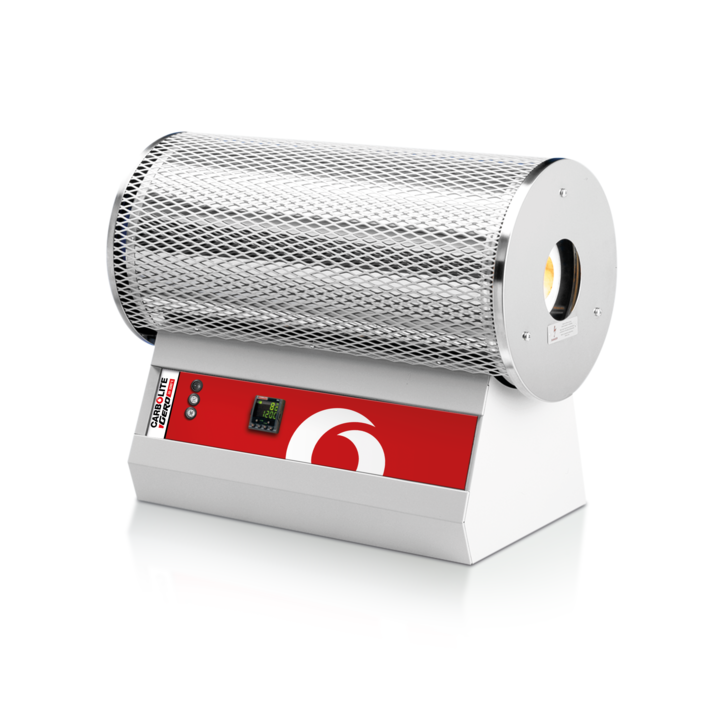

CTF/TZF Trubkové pece vinuté

Trubkové pece CTF 12/TZF 12 s drôtovým vinutím

Jednozónové CTF a trojzónové TZF trubkové pece s drôtovým vinutím používajú drôtové elementy navinuté priamo na pevne vstavanú integrálnu keramickú pracovnú trubku. Vďaka jednoduchému a ekonomickému dizajnu oboch trubkových pecí CTF a TZF nie je potrebné kupovať ďalšiu pracovnú trubku.
Ak je pre spracovanie požadovaná vákuová alebo modifikovaná atmosféra, je nutné pre dosiahnutie potrebnej dĺžky a umiestnenie koncového tesnenia, prídavnú zasúvaciu pracovnú trubku použiť. Podobne v niektorých prípadoch môže byť potrebná taká pracovná trubica, ktorá má odlišné fyzikálne a chemické vlastnosti než pevne vstavaná pracovná trubica.
Ohrevná dĺžka TZF je rozdelená na troch zón. Predĺžená zóna s jednotnou uniformitou v strednej časti pracovnej trubky je dosiahnuté použitím regulátorov v koncovom pásme, ktoré kontrolujú teplotu v strednej časti a kompenzujú stratu tepla z koncov trubiek. Použitie dodatočnej zasúvacej trubkky chráni integrálnu trubku TZF a ohrevné teleso.

Štandardná výbava

• Maximálna prevádzková teplota 1200°C
• Regulátor Carbolite Gero 301 jednoduchým dosiahnutím nastavenej teploty a procesným časovačom.
• Ohrevné trubky s vnútorným priemerom 65 mm; 75 mm;100 mm (CTF)
• Ohrevné trubky s vnútorným priemerom 38 mm; 65 mm;75 mm; 100 mm(TZF)
• Dĺžka ohrevnej trubky 450 mm; 550 mm; 700 mm; 850 mm; 900 mm; u oboch modelov
• Integrálna vinutá trubka
• Odložený štart/funkcia časovača ako štandard
• Horizontálne usporiadanie namontované na ovládacom module

Voliteľné možnosti

• Ochrana proti prehriatiu - odporúča sa hlavne pre ochranu vzoriek vzácnych materiálov a pri bez-obslužnej prevádzke
• Možnosť výberu digitálnych regulátorov, multi segmentových programátorov a ústrední.
• Pece môžu byť vybavené komunikačným rozhraním RS232, RS485 alebo Ethernetom
• Pre použitie s modifikovanou atmosférou alebo vákuom, sú k dispozícii prídavné pracovné trubky, koncové tesnenia a sada pracovných trubiek
• Vákuové zariadenia s voľbou rotačného čerpadla alebo turbomolekulárneho čerpadla sú k dispozícii pre pece s vnútorným priemerom trubiek 60 mm a viac.
• Izolačné záslepky a radiačný štít zabezpečujú nízke tepelné straty a zlepšujú uniformitu teploty
• K dispozícii sú tiež alternatívne možnosti montáže
• Voliteľné nastavenie 2 fázového elektrického napájania pre rýchlejší ohrev

Prehľad: CTF 12 / TZF 12 - Trubkové pece s drôtovým vinutím.
